TCC01 - Omvandlare för K-typ termoelement

Termoelementomvandlare (TCC01) med uttag

TCC01 är en så kallad "termoelementförstärkare" – en enhet som förstärker och omvandlar signalen från en typ K-sensor – vår enkla termoelementomvandlare.

Med vår TCC01 kan du enkelt ansluta din avgastemperatursensor, till exempel:

Sätt in Type-K-proben på ena sidan i omvandlaren och på andra sidan använder du DTM-kontakten för strömförsörjning via 5V, jord och signalen för din kontrollenhet eller datadisplay.

Funktioner hos TCC01

• Pålitlig termoelementförstärkare
• Kallkorsningskompenserad typ K-ingång
• DTM06-3S-kontakt
• Standard minitermoelementkontakter
• Monteringsflik för fastsättning med en M6-skruv eller buntband
• Linjär temperaturkurva från 0-1000°C

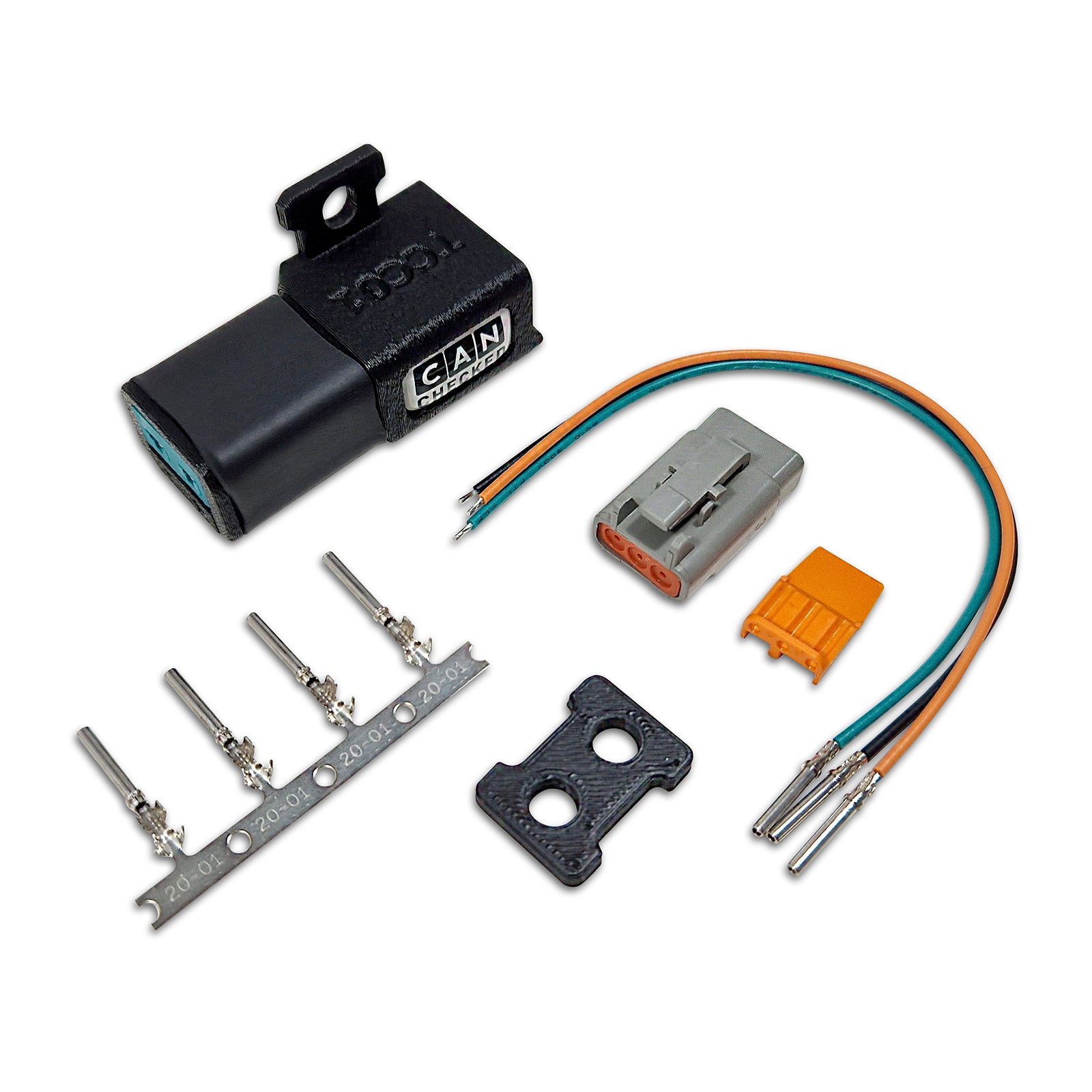

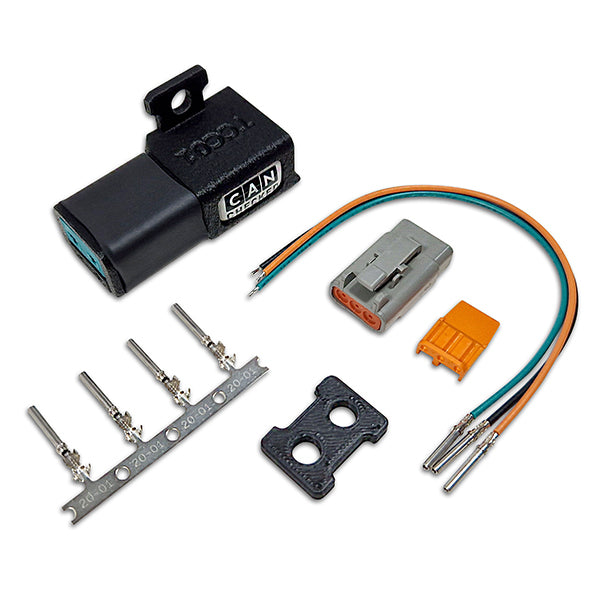

Paketets innehåll

• TCC01 i hölje
• DTM-kontakt med spärr
• 3 stift för att krympa på egen hand
• 3 förkrympta anslutningskablar

Stöd för en mängd olika enheter

Alla enheter som har en analog ingång för 0-5V-signaler kan användas som mottagare – t.ex.:

• AEM
• Ecumaster
• Emtron
• DTAfast
• Haltech
• LinkECU
• KMS van Kronenburg
• MaxxECU
• MBE
• Megasquirt
• Motec
• Syvecs
• VEMS

Men Typ K-omvandlaren kan användas inte bara för avgastemperaturer utan också för vätskor (1 mm termoelement) och gaser (0,5 mm termoelement).

Tekniska specifikationer

• Endast 180uA strömförbrukning
• Mycket fin upplösning med 4mV per °C
• Kalibrering: 0V = 0°C (32°F) och 5V = 1250° (2282°F)
• Maximal noggrannhet: 2 % avvikelse
• Intern kallkorsningskompensation
• För mätning av gaser, vätskor och andra medier
• Stöd för olika typ K-element (inklusive 0,5, 1, 3 och 5 mm diametrar)

Installation

Det är enkelt att installera termoelementomvandlaren TCC01 (termoelementförstärkare). Den bör placeras på en torr och inte för varm plats, som bakom brandväggen.

Du kan använda den integrerade fliken för att bifoga. Tack vare den speciella designen är det möjligt att fästa flera TCC01-moduler sida vid sida. För maximal stabilitet kan du fästa den medföljande fliken med lim på TCC01-modulen.

Våra bildskärmar är förkonfigurerade för att ansluta TCC01. Anslut bara signalen till AIN2.

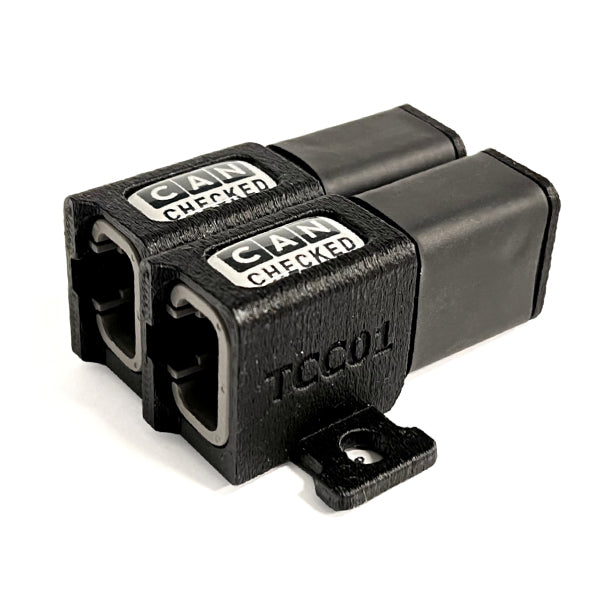

Flera TCC01-moduler

Ofta kan du behöva två eller flera moduler, till exempel i fallet med grenrör för turboladdare med dubbla rullningar. Här kan du enkelt stapla ihop modulerna.

När du använder flera Type-K-sonder kan du naturligtvis också välja vår TCCXX-serie och direkt skriva måtten till Can Bus. Dessa finns som TCC04, TCC06, TCC08 och TCC10.
