CBD06, förkortning för "Can Bus Distribution" med 6 anslutningar – varför behöver du den här modulen?

Att ansluta Can Bus-enheter i ditt fordon kan ibland vara en utmaning. Det innebär att elegant dra och ansluta Can Bus-kablar, förse enheter med ström och hitta ett lämpligt sätt att avsluta Can Bus. Dessutom finns det ofta ett behov av flera Can Buses för att tillgodose olika krav – som drive Can Bus, Comfort Can Bus och en programmerings Can Bus (USB2CAN), bland andra.

För att lösa just detta problem har CANchecked utvecklat en praktisk extra modul med 6 anslutningar. Varje anslutning bär fyra ledningar: Can High, Can Low, 12V och Ground.

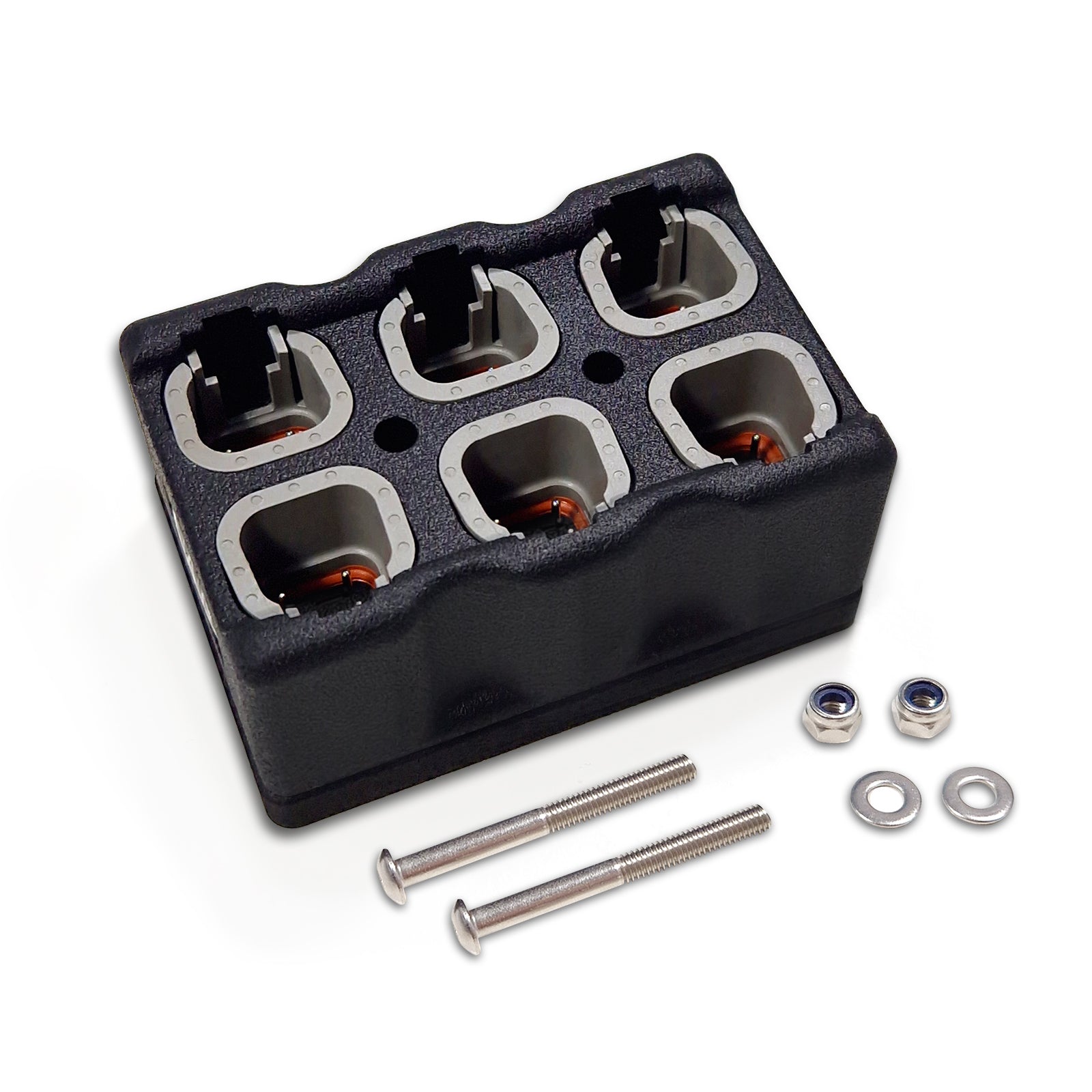

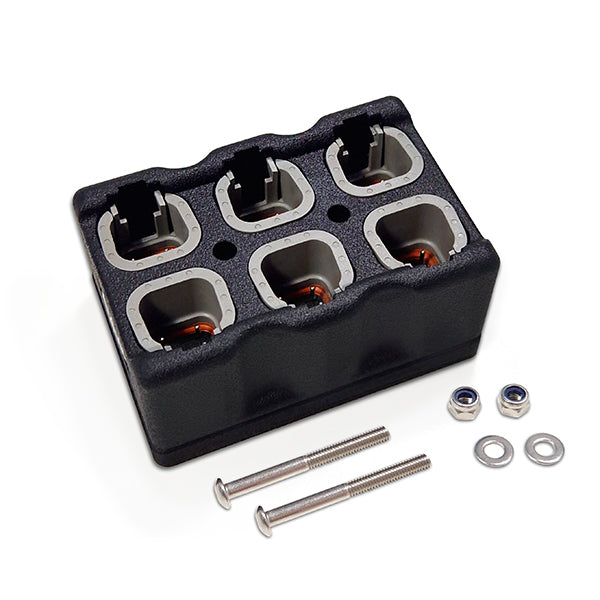

• CBD06-hårdvaran - Med bara måtten 96x47x33 mm är lådan otroligt kompakt och får plats nästan var som helst. Kontakterna är designade efter den mycket använda DTM04-4P. Matchande uttag, DTM06-4S, kan köpas som tillval för att slutföra installationen. För installation finns två hål i mitten och du kan använda de två skruvarna som följer med.

CBD06-konfigurationsalternativ

Under den nedre luckan finns byglar på kretskortet:

• På vänster sida ansluter JP3 och JP4 båda Can Buses (Can Bus 1 och Can Bus 2). Genom att ta bort båda byglarna separeras båda Can Buses, var och en med fyra anslutningar.
• JP1 aktiverar Can Bus-terminering för Can Bus 1.
• JP2 aktiverar Can Bus-terminering för Can Bus 2.

Lådan kan valfritt utrustas med en 12V/jordkabel. Detta kan sedan kopplas in av de andra portarna för att driva slutenheterna. Enheter med högre strömförbrukning bör dock inte drivas via enheten. I sådana fall, anslut dem endast med Can Bus-linjerna och upprätta en separat strömförsörjning.

Om du väljer standardkonfigurationen är alla 6 Can Bus-anslutningar sammankopplade och båda Can Bus-termineringsmotstånden är aktiverade.
