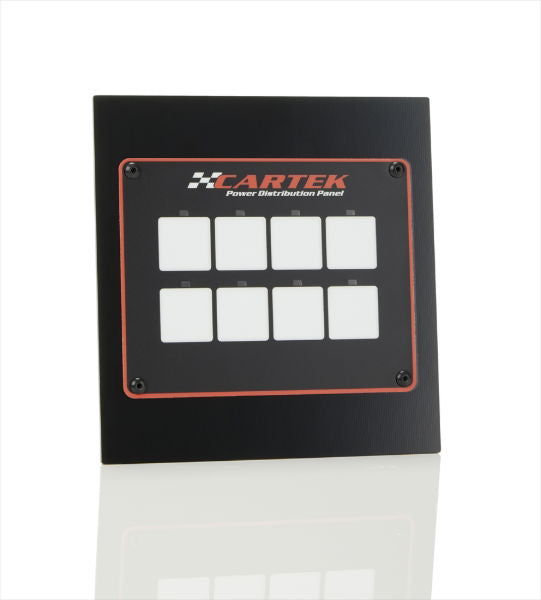

CARTEK 8-kanals strömfördelningspanel

Nedladdningar

STRÖMFISTRIBUTIONSPANEL

2 x ETIKETTSSETT

INGEN MATNINGSKOPPLINGAR INGÅR

Introduktion

CARTEK Power Distribution Panel är en helt integrerad, helt elektronisk lösning för kraftdistribution i racer- och rallybilar. Dessa enheter är utformade för att ersätta 8 säkringar, reläer och omkopplare samt en mängd olika styrsystem. Dessa enheter förenklar därför avsevärt kabeldragningen, minskar byggtiden, sparar vikt och maximerar tillförlitligheten.

Så fungerar det

Strömfördelningspanelen tar +12V ström direkt från batteriet och distribuerar sedan detta till alla elektriska system runt bilen. Alla 8 strömutgångar från strömfördelningspanelen styrs från frontpanelens tryckknappar eller från externa omkopplare och ingångar. Alla 8 strömutgångar är helt skyddade med 6 valbara ströminställningar, vilket helt tar bort behovet av säkringar eller strömbrytare. Funktionen för varje kanal kan också väljas från ett urval av 8 olika funktioner.

Användning

Efter konfigurering av strömfördelningspanelen manövreras varje kanal genom att trycka på den relevanta tryckknappen på frontpanelen eller av externa signaler såsom från ECU eller separata externa omkopplare (se detaljer senare).

Ovanför varje tryckknapp finns en statuslampa :

Ingen lysdiod = Kanal AV. - LED på = Kanal PÅ. - LED blinkar = Överström eller kortslutning upptäckt.

När alla kanaler slås på utför en systemåterställning som indikeras av att alla 16 lysdioder blinkar två gånger.

Funktioner

8 användarkonfigurerbara kanaler (ingen bärbar dator krävs)

Väljbara aktuella inställningar på 5, 10 eller 15 ampere. Kombinera två kanaler tillsammans för 20, 25 eller 30 Amp

Väljbara funktioner som:

Momentär åtgärd (startmotor, spolarpump etc)

Låsning (med minne)

Låsning (utan minne)

Låsning med tidsfördröjning (uppvärmd skärm)

Blinkande (indikatorer etc.)

Växling (strålkastare helljus/halvljus)

0v Momentan action (används som vanlig switch för ECU Map etc)

Överströms- och kortslutningsskydd - inga säkringar eller reläer behövs.

Multifärgat etikettark medföljer för fullständig anpassning.

2 Bakgrundsbelysningsinställningar som standard.

8 Momentary Switch-ingångar - gör att alla kanaler kan styras av en extra switch eller Cartek Wireless Control System.

8 ECU-ingångar - låter ECU:n slå på kanaler som bränslepumpar.

4 dedikerade funktionsingångar - Blixtingång för lampor, tvättingång för torkare, Wiper Park-position etc.

Videosjälvstudie

Specifikation

Storlek:

B=140 mm, L=145 mm

Vikt:

450 g

Bakre kontakter:

AMP 1-776231-1,

M6-studs för strömingång

Driftspänning:

6-12v

Total utström:

80 (kontinuerlig)

Aktuella inställningar:

0A, 5A, 10A, 15A, 20A, 25A, 30A

Strömutgångar:

8

ECU-ingångar:

8

Växla ingångar/utgångar:

8

Batteriisolator XR-signalingångar:

1

Driftstemperatur:

-10 -+85 grader C

Torkarkontroll:

Dedikerad torkarmodul med ingång för parkeringsposition.

Bakgrundsbelysning:

Inställningar för låg och hög effekt

Miljöskydd:

Främre och bakre packningar, skydd mot smuts.

Artikelnummer:

CK-PDP-08
