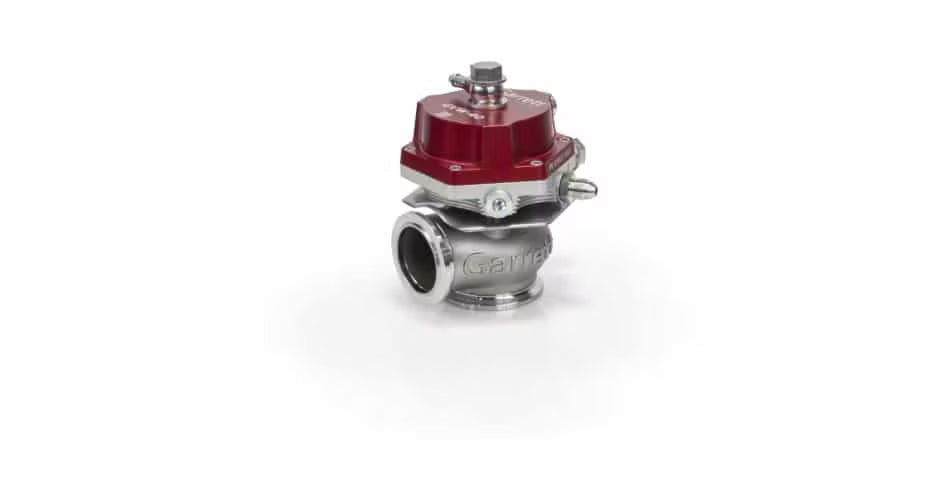

908827-0001 GVW-40 Garrett 40MM wastegate - Röd

Garrett GVW Wastegate-serien är nu lanserad.

Observera: Detta är en ny produkt och leveranstiden kan variera mellan 1–3 månader.

Information från Garrett

Flow Data

Garrett har utvecklat GVW-serien för högt flöde och stabil prestanda över tid. Nedan visas flödesdata för wastegate-storlekarna 40 mm, 45 mm och 50 mm vid olika ventilöppningar.

Material Data

Ventilhuset är tillverkat i högtemperaturbeständigt rostfritt stål och klarar avgastemperaturer upp till 1050 °C. Konstruktionen är optimerad för maximalt flöde och god värmehantering.

• Valve Housing: High temp stainless steel rated up to 1050 °C
• Diaphragm: High temp Nomex reinforced elastomer
• Actuator Cover: Fully-machined anodized 6061 aluminum
• Valve Guide / Bushing: Nitronic 60
• Valve: High temp stainless steel with plated stem
• V-Band: CNC machined 304 stainless steel
• Flanges: Fully-machined 304 stainless steel
• Springs: 17/7 PH stainless steel

Mechanical Data

Garrett GVW External Wastegates är utvecklade av samma ingenjörer bakom G-Series och GTX Gen II. Serien finns i tre storlekar: 40 mm, 45 mm och 50 mm.

• Valve Diameter: 40 mm / 45 mm / 50 mm
• Valve Mass: 40 mm: 1.27 kg | 45 mm: 1.47 kg | 50 mm: 1.56 kg
• Max Spring Base Pressure: 1.7 bar / 25 psi
• Minimum Spring Base Pressure: 0.2 bar / 3 psi
• Port Fitting Air: M10x1.0 to hose barb (6 mm / .25 in)
• Port Fitting Water: M8x1.0 to AN-3

Thermal Data

GVW-serien är framtagen för att behålla jämn och exakt funktion även efter hård värmebelastning. Tester visar låg prestandaförsämring över produktens livslängd, vilket ger stabil laddtryckskontroll och hög driftsäkerhet.

• Max Thermal Stress (non-cooled): 270 °C actuator body temp during thermal cycle test
• Max Thermal Stress (liquid-cooled): 130 °C actuator body temp during thermal cycle test
• Max Exhaust Temp Peak: Up to 1050 °C

Kit Contents

GVW Wastegates levereras med följande delar:

• Springs
• V-Band: Inlet / Outlet
• Outlet Flange
• Inlet Flange
• Valve Seat
• Washers: M8 / M10
• Water Fittings
• Banjo Bolt and Banjo Fittings
• Air Plugs

Wastegate Springs

GVW wastegates är förinställda på 1.0 bar / 14.5 PSI grundtryck och kan konfigureras från 0.2 bar / 2.9 PSI upp till 1.7 bar / 24.7 PSI, beroende på fjäderkombination och mottryck.

Wastegate Flange Specs

Nedan visas mått för Garrett GVW-flänsar:

• GVW-40: Inlet OD 55.4 mm / 2.18 in, Outlet OD 48.9 mm / 1.93 in (Interchangeable with Tial MV-S)
• GVW-45: Inlet OD 63.5 mm / 2.50 in, Outlet OD 55.4 mm / 2.18 in (Interchangeable with Tial MV-R)
• GVW-50: Inlet OD 68.0 mm / 2.68 in, Outlet OD 63.5 mm / 2.50 in (Interchangeable with Turbosmart Gen V ProGate 50)

GVW Wastegate Placement Suggestions

Placeringen av wastegaten på grenröret har stor påverkan på funktion och flöde. För bästa resultat rekommenderas en anslutning med cirka 45° vinkel och mjuk övergång.

Montering i 90° eller större vinkel kan försämra flödet kraftigt och påverka laddtryckskontrollen negativt. Wastegaten ska inte monteras direkt på turbinhuset.
