OBS!!! - FÖRBESTÄLLNING - OBS!!!

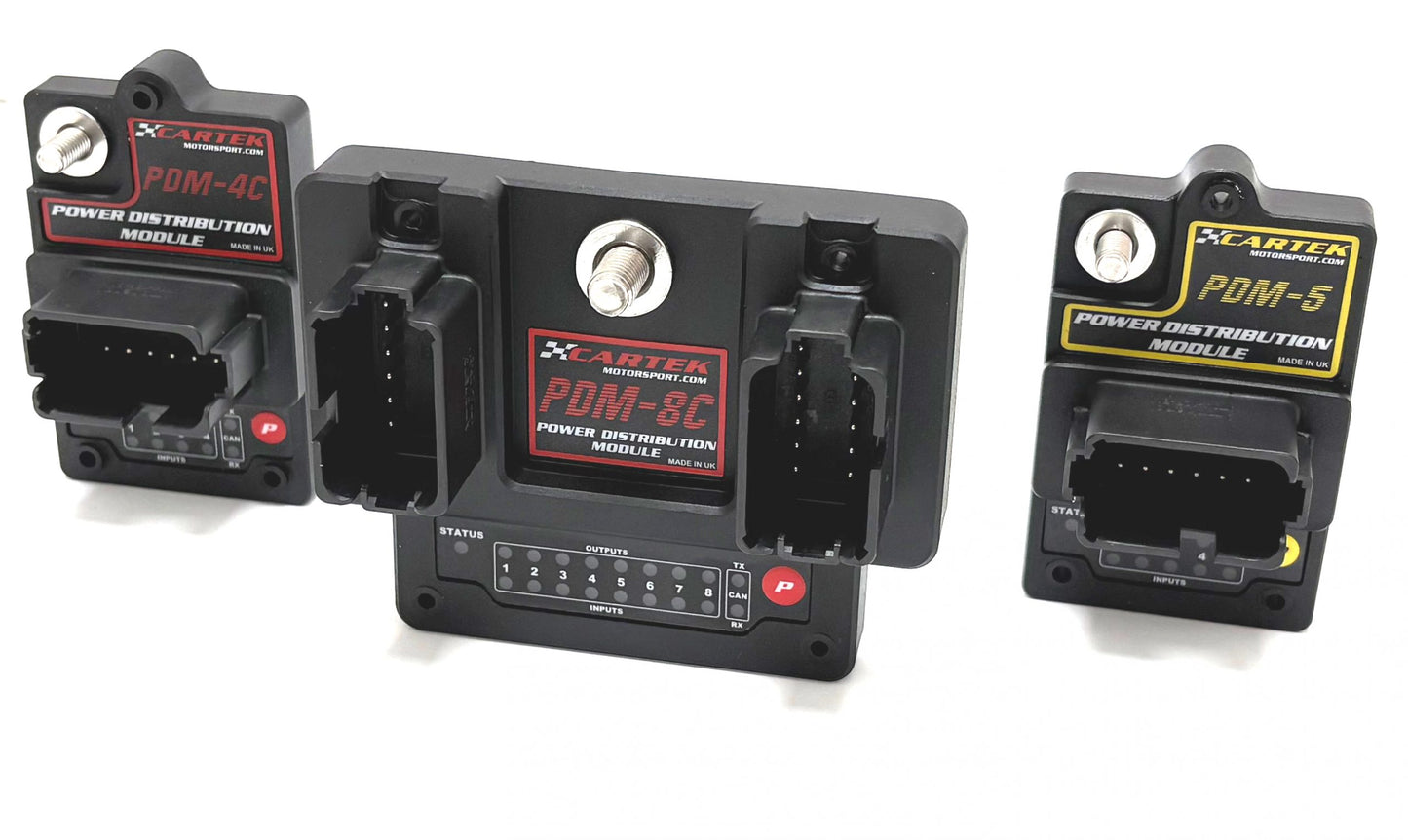

CARTEK PDM-8C är en kompakt och robust Power Distribution Module med 8 utgångar:

• 2 × 40 A (rekommenderat 30 A kontinuerligt)

• 4 × 20 A (rekommenderat 15 A kontinuerligt)

• 2 × 15 A (rekommenderat 10 A kontinuerligt, optimerade för torkarmotorer)

Samtliga utgångar har inbyggt skydd mot inrush-ström och kan hantera normala startströmmar utan att lösa ut. Varje utgång kan dessutom konfigureras med Soft-Start för att begränsa hög startström. Maximal total utström är 120 A.

Enheten har förprogrammerade funktioner för exempelvis bränslepumpar, kylfläktar och eluppvärmd ruta samt full logik för strålkastarkontroll:

• Bakljus aktiveras automatiskt vid halv- eller helljus

• Extraljus aktiveras endast tillsammans med helljus

• Ljustuta kan konfigureras med valbara ljus och blinkfrekvenser

För torkarsystem stöds 2-hastighets torkarmotorstyrning (Low/High) samt spolpumpfunktion som automatiskt aktiverar hög hastighet.
Wiper Park-ingången kan konfigureras för Falling Edge (Active Low) eller Rising Edge (Active High).

Utgångar kan aktiveras via konfigurerbara ingångar eller via CAN.
Tre extra Auxiliary-ingångar kan användas för exempelvis tändningssignal, torkarparkering eller ljustuta.

Varje kanal har status-LED för både ingång och utgång, och ytterligare diagnostik finns tillgänglig via CAN-dataströmmen. Konfiguration sker antingen via integrerad tryckknapp och LED-indikering (ingen extern mjukvara krävs) eller via CAN-meddelanden.

Tekniska data

PDM-8C har måtten 108 × 86 mm och väger 220 g.
Konstruktionen är en helgjuten resin-enhet som är skyddad mot smuts och vatten.

Driftspänning är 8–18 V med en typisk egenförbrukning på 60–200 mA.
Batteriplus ansluts via M8-stud, och enheten använder 2 × 12-pol TE/Amphenol DT06-12SB-kontakter.

Valbara strömgränser per kanal:

• 5, 10, 15 A (2 kanaler, torkarmotoroptimerade)

• 5, 10, 15, 20 A (4 standardkanaler)

• 10, 20, 30, 40 A (2 high-current-kanaler)

Samtliga strömgränser inkluderar extra inrush-skydd.

Valbara ingångstyper:

• Active Low

• Active High

• Edge Triggered

• PWM

Ingångarna har internt 4k7 pull-up-motstånd mot batteriplus.

CAN Bus stöder 125, 250, 500 eller 1000 Kbps (500 Kbps standard) och valbar CAN Base ID:
0x030, 0x140 (standard), 0x250, 0x360, 0x470 eller 0x580.

Driftstemperatur är -25°C till +100°C, och lagringstemperatur -40°C till +125°C.

All programmering sker via integrerad tryckknapp på PDM eller CAN-BUS meddelanden – ingen bärbar dator krävs.

Innehåll

1 x PDM (CK-PDM-8C)

2 x MATING CONNECTORS

24 x CRIMPS
