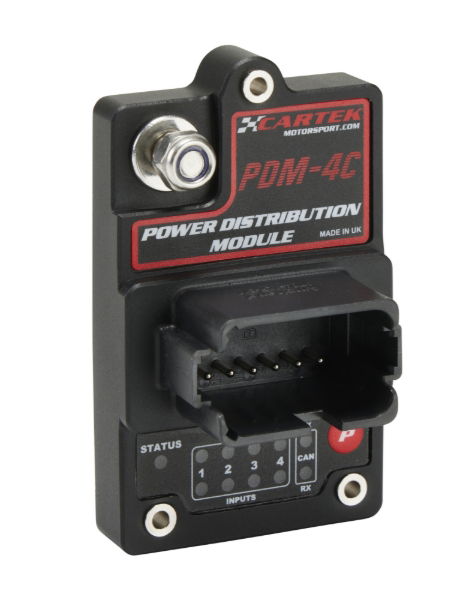

CARTEK Power Distribution Module (4-kanals med CAN)

De nya "mini" kraftfördelningsmodulerna från CARTEK har utformats för att ersätta säkringar och reläer, vilket förenklar fordonets kabeldragning. Dessa minikraftdistributionsmoduler kan användas som expansionsenheter för större PDM:er eller kan användas separat.

Nyckelfunktioner

Liten, lätt, robust design – bara 110 g.

Fullt inkapslad för skydd mot vatten och smuts, stötar och vibrationer.

Alla anslutningar via förseglad 12-stifts Deutsch DT-kontakt.

Maximal utström kan konfigureras i steg om 5A (max 20A) per kanal. Valbart "Soft Start"-alternativ för att driva enheter med hög inrusning som fläktar eller pumpar. Utgångar kan kombineras för högre ström.

Utlösta utgångar kan återställas genom att antingen utföra en strömcykel eller genom att trycka på knappen på PDM-enheten.

Kontrollingångar kan konfigureras för signalaktivering på hög eller låg nivå, triggers med stigande eller fallande flanker, eller PWM-ingångssignaler (max 200 Hz).

Utgångar har valbara funktioner inklusive blinkning (för indikatorer), tidsfördröjning på (för uppvärmda skärmar etc), tidsfördröjning av (för att driva fläktar när bilen är avstängd).

PDM:er har ett konfigurerbart "Aux"-ingångsstift som kan fungera som en tändningsingång, t.ex. signal från batteriisolator, huvudströmbrytare eller tändningslås.

RGB-statuslampor på PDM indikerar status för ingångar och utgångar.

PDM-04C har fyra strömutgångar plus CAN Bus-anslutning för överföring av diagnostiska data inklusive utgångsstatus, volt, ampere, konfigurationsinställningar etc. Utgångar kan också styras via CAN Bus.

All programmering sker via integrerad tryckknapp på PDM – ingen bärbar dator krävs.

Innehåll

1 x PDM (CK-PDM-4C)

1 x MATING CONNECTOR HUS

12 x CRIMPS

Klicka här för användarmanual

Klicka här för CAN DBC-fil
