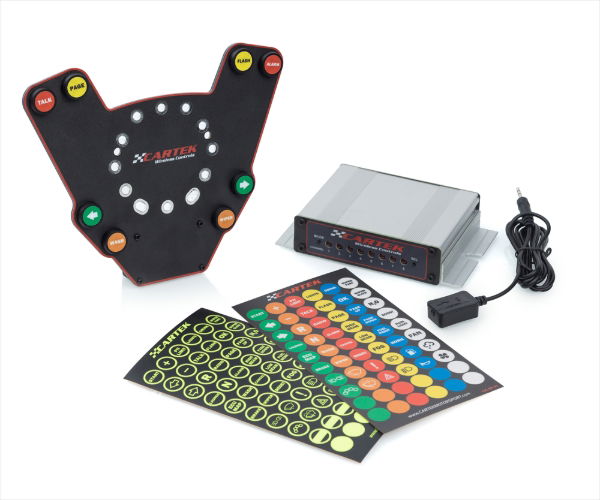

CARTEK trådlöst styrsystem (standard)

Nedladdningar

1 x 8 KNAPPSPANEL

1 x RELÄKONTROLLENHET

1 x INFRARÖD MOTTAGARE

2 x ETIKETTARK (MULTI-FÄRG + UV-GLJUS I MÖRK)

1 x ANSLUTNINGSSATS

Introduktion

Det trådlösa kontrollsystemet från Cartek är det snabbaste och enklaste sättet att installera tryckknappskontroller på en avtagbar racingratt. Denna innovativa lösning innebär att användare inte längre lägger tid på att koppla in sina egna strömbrytare till en specialtillverkad panel och inte behöver brottas med "krusiga" sladdar eller dyra rattkontakter som kan skadas mycket lätt.

Det kompletta systemet inkluderar en universell rattpanel som innehåller 8 taktila omkopplare och infraröd sändarmodul. Dessutom ingår en infraröd mottagare, en reläkontrollmodul som styr funktionen för varje strömbrytare på ratten och 2 klistermärken som låter användarna helt anpassa knapparna på ratten.

Reläkontrollmodulen ger ett urval av tryckknappsfunktioner inklusive momentana, låsande och blinkande lägen för användning som: PTT-radio, pit lane limiter, instrumentpanelmenyer, lampor, indikatorer, etc.

Funktioner

Rattpanel med 8 taktila brytare

Utseendet kan anpassas med de medföljande flerfärgade eller UV-fluorescerande etikettark. De fluorescerande etiketterna lyser på natten när ett UV-ljus med låg effekt är installerat i cockpit.

Infraröd trådlös länk mellan ratt och instrumentbräda utformad för att eliminera växlingsfördröjningar och extern radiostörning. Fullständig 360°-kommunikation.

Kompatibel med alla märken och typer av snabbkopplingsnav.

8 oberoende reläkanaler (10A märkkontakter). 0v eller 12v växlat beroende på användarkrav.

Reläkontrollmodul kommunicerar med fordonselektronik såsom ECU, Dash, PDM, PDP-16, Radio eller kan kopplas direkt för att styra strålkastare/blinkers etc.

Konfigurerbara reläfunktioner inklusive Momentan action, Latching, Latching with Power off Memory, Flashing...

Snabb responstid, lämplig för elektronisk växling.

Lång batteritid (ca 3 år beroende på användning). Inkluderar batteritest, lätt utbytbart.

Så fungerar det

Cartek använder infrarött för att kommunicera mellan ratten och reläkontrollmodulen. Genom att använda denna teknik är den trådlösa kommunikationen helt skyddad från externa signaler som radiovågor och EMF till skillnad från andra system på marknaden. Systemet tillåter också att den trådlösa länken är full 360 grader.

Den infraröda sändarmodulen är monterad på baksidan av rattpanelen och är batteridriven. Sändaren förbrukar endast ström när en tryckknapp trycks in och behöver därför inte stängas av när den inte används. När en knapp trycks in kommer en lysdiod på sändaren att visa status för det interna batteriet. Om lysdioden visar grönt är batteriet i gott skick, om lysdioden visar rött måste batteriet bytas ut. Normalt bör batteriet hålla i 3 år beroende på användning.

Reläkontrollmodulen låter användare konfigurera hur knapparna fungerar på ratten. Varje knapp kan konfigureras individuellt för att utföra 1 av 5 olika funktioner:

Läge 1:

Momentär åtgärd

Läge 2:

Låsning (utan minne)

Läge 3:

Låsning (med minne)

Läge 4:

Blinkar (långsam hastighet, minst 5 sekunder)

Läge 5:

Blinkar (snabb hastighet, minst 3 blinkningar)

Läge 6:

Blinkande (långsam hastighet, låsande)

Reläkontrollmodulen har en statuslysdiod för varje kanal. Varje reläkanal kan kopplas för att mata ut 12V effekt/signal eller 0V effekt/signal genom dess bakre kontakter (Reläer klassade till 10 A).

Det trådlösa kontrollsystemet kan monteras på de flesta racing- och eftermarknadsrattar. Det kommer nu ett flerfärgat vinylpaket och UV-fluorescerande vinylpaket (glöder i mörker under UV-ljus) som tillåter fullständig anpassning av ratten.

Namn

Filnamn

CARTEK TRÅDLÖS KONTROLLSYSTEM V2 Instruktioner

CARTEK TRÅDLÖSA KONTROLLSYSTEM V2 Instructions.pdf

Trådlös kontrollpanel 8-knappsritning

Trådlös kontrollpanel 8-knapp Drawing.pdf

Trådlöst kontrollsystem v2 SV

Trådlöst kontrollsystem v2 SV.pdf
