CARTEK Växeindikator - OBD

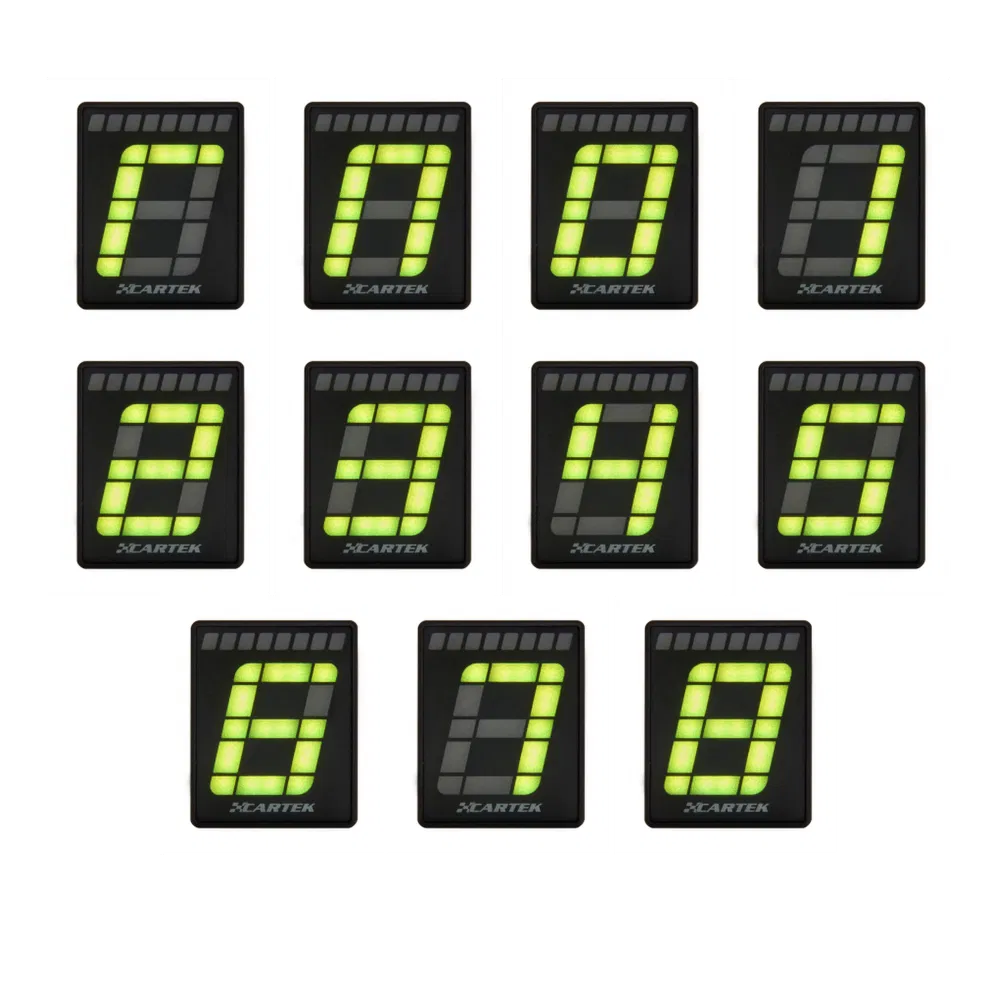

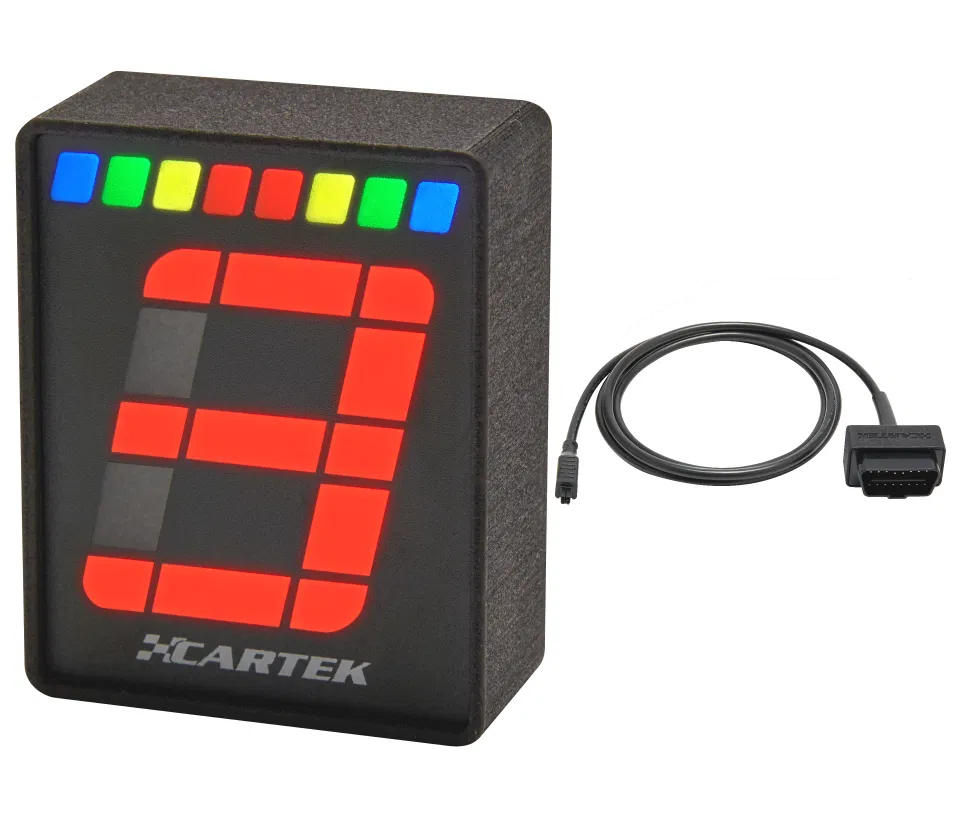

CARTEK Växeindikator - OBD är en instrumentpanelmonterad enhet som är utformad för att visa föraren vilken växel som är ilagd, men som även inkluderar en sekventiell shift-light-display som visar optimal tidpunkt för att växla upp. Den valda växeln visas via en stor, flerfärgad 7-segmentsdisplay, medan shift-light-funktionen visas i enhetens övre del med hjälp av 8 flerfärgade LED-lampor. Dessa 8 LED-lampor bildar en sekvens som startar vid ett motorvarvtal före det optimala och avslutas exakt vid optimal varvtalspunkt, vilket ger föraren en tidig indikation att växla upp innan varvstoppet nås eller motorskador uppstår.

FUNKTIONER

• Konfigurera nedre och övre varvtalsgränser med eller utan att motorn är igång. Motorn behöver endast varvas till 50 % av maxvarvtal vid inställning med motorn igång, eller ange varvtal manuellt via tryckknappen på baksidan av Gear Indicator.
• Ansluts direkt till OBD2-porten – ingen extra kabeldragning behövs. Gear Indicator (OBD2) hämtar endast motorvarvtal och hastighetssignal.
• Visar växel genom att beräkna förhållandet mellan motorvarvtal och hastighet (efter att växelinlärningsprocessen är genomförd).
• Går in i standbyläge när den känner av att motorn är avstängd – minimerar batteriförbrukning när den är inkopplad.
• Välj mellan 6 LED-mönster för shift-light-sekvensen och 7 färger för växelindikatorns siffror
• Ställ in ljusstyrka för dag- och nattläge på LED-lamporna
• Helt förseglad – lämplig för öppna cockpitar och motorcyklar.

SHIFT LIGHT-MÖNSTER

VÄXELSIFFRANS FÄRGER

OBD-PROTOKOLL

Gear Indicator (OBD2) fungerar med ett brett utbud av bilar utrustade med OBD2-port. För att kontrollera kompatibilitet, säkerställ att din OBD-port använder något av följande protokoll:

• SAE J1850-PWM

• SAE J1939

• ISO 9141

• ISO 14230

• ISO 15765-4


Observera att Gear Indicator OBD2 inte är kompatibel med OBD-splitters och ska vara den enda enheten ansluten till OBD-porten. Den kan inte kopplas direkt till fordonets nätverk.

MÅTT

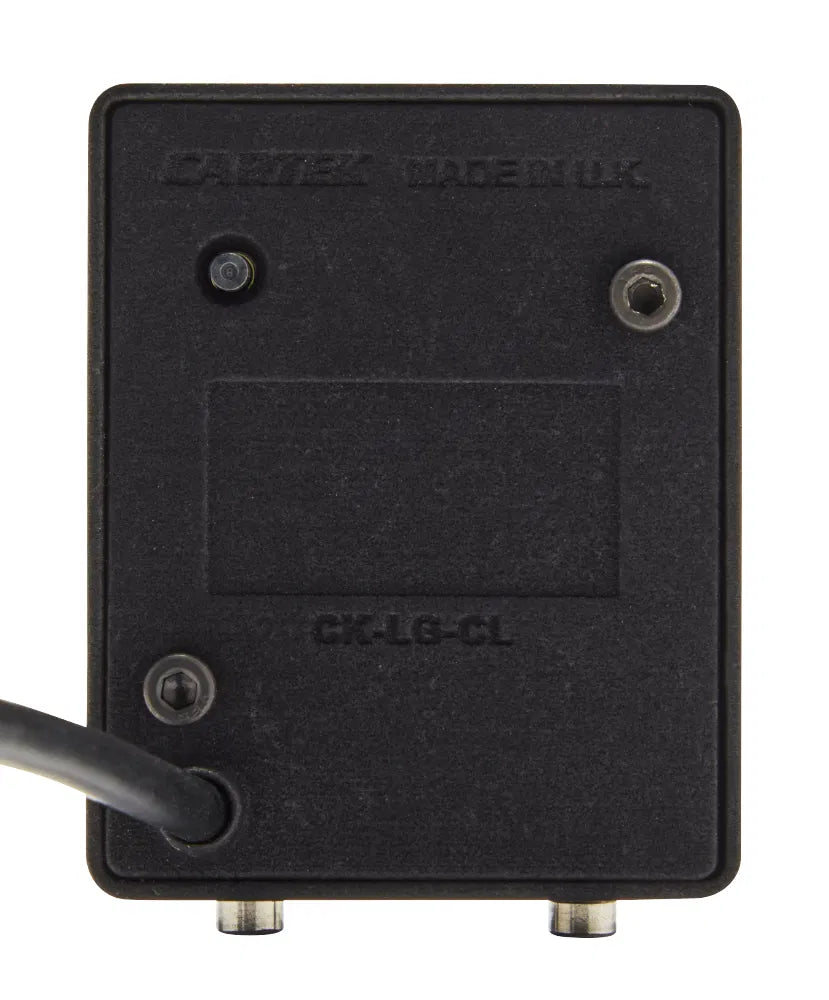

Gear Indicator-enheten bör monteras säkert på instrumentpanelen där displayen tydligt kan ses av föraren. Montering kan ske med två M3-skruvar från undersidan eller två M3-skruvar från enhetens baksida.

Specifikation
